旋转式滗水器是一种特殊的机械设备，用来定期排出澄清水。它有非常多优点，例如投资小、效率高、出水好等，因此在机械工业中有着广泛的应用。那么它还有哪些常识呢？设计与改进的关键方法是什么呢？下面我们就“旋转式滗水器的基本常识与设计改进方法”来详细了解下。

【旋转式滗水器的设计关键和改进设计】

1、旋转式滗水器

滗水器按其结构形式可分为旋转式、虹吸式、自浮式、简易式等几种。目前，在国内应用广泛的多为旋转式。旋转式滗水器由滗水堰口、支管、干管、可进行360度旋转的回转支撑、滑动支撑、驱动装置、自动控制装置等组成。工作时在驱动装置的作用下。

滗水堰口滗水器底部回转支撑中心线为轴向下作变速圆周运动，在此过程中SBR反应池中的上清液将通过滗水堰口流入滗水支管、在经滗水干管排出。滗水工作完成后，滗水堰口以滗水器底部的回转支撑中心线为轴现向上作匀速圆周运动，使滗水堰口停在待机，待进水、生化、沉淀等工序完成后再进行下一次滗水过程。

2、设计关键：

当驱动装置以定速度驱动碧水器堰口下降时，其堰口运行轨迹为圆周运动，随着下降过程角度的变化，其圆周切线速度μ为匀速，而水平运行分速度（μ1）与垂直下行分速度（μ2）则是一组变量，且越接近水平位置时μ1越满，则μ2越快。

由于越接近滗水的zui低水位，也就越接近于池底部的泥区，因而，此时按工艺设计要求滗水器滗水速度应以缓慢为宜，否则，会将池底沉淀污泥翻起，与上清液以并排出，使出水水质受到严重破坏，故保证μ2为匀速是十分重要的。

根据工艺要求，滗水过程中，堰口始终处于水平位置，以保证按设定的堰口负荷实现均匀滗水，然而由于旋转式滗水器的制造工艺及安装特点，对堰口水平位置的保证及调整是十分困难的。为有效地解决这一问题，在总结以往的设计、制造、安装及实际运行经验的基础上，增设了简易可调堰口装置，在实际运行中取得了良好的效果。

3、改进设计

原有推动装置利用四轮滑道与斜齿轮的组合完成滗水过程，结构复杂，安装不便，并且由于滑道部分裸露，防腐等问题比较严重，现在采用这种电动推杆，就可以改变这种现象。

电动推杆由驱动电机、联轴器、蜗轮、蜗杆、减速齿轮、丝杆、铜螺母、导套、推杆、滑座、外壳、内调行程开关等零件组成，结构紧凑，动作灵活，平稳，性能可靠，安装方便。

电动机通过变速机构减速后，带动一对丝杆螺母，把电机的旋转运动变为直线运动，利用电机反正转完成推拉动作，推力与拉力相等，如通过各种杠杆、摇臂或连杆等机构，可完成转动、摇动等复杂运动。

【滗水器的一些简单介绍】

一、产品简介：

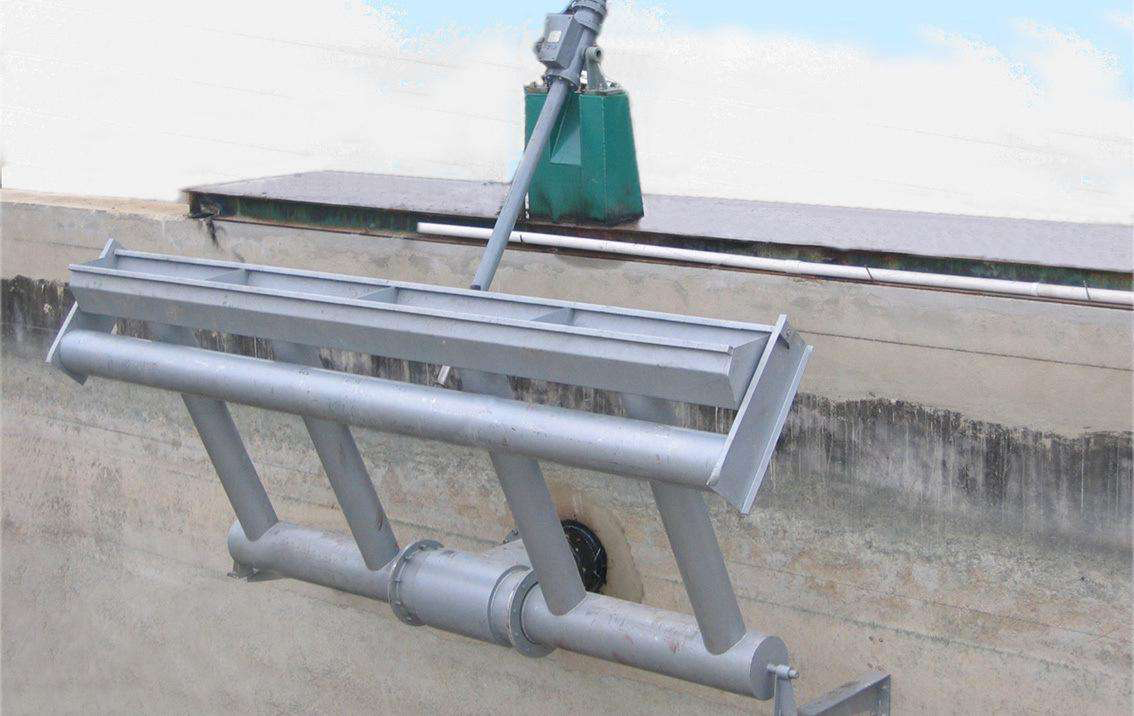

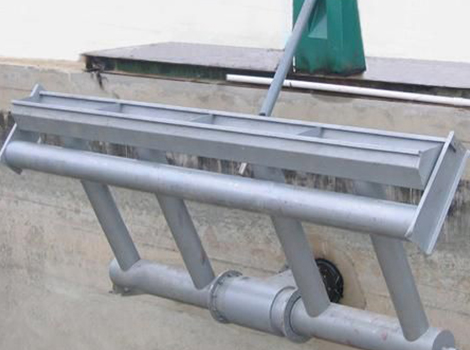

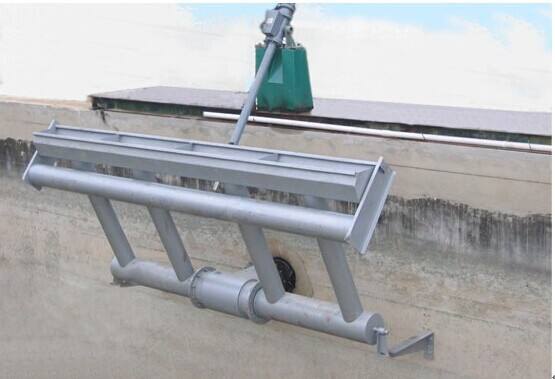

旋转式滗水器是一种自上而下变位式的排出上清液的污水处理专用机械设备，在排水期间可将现已处理的上清水自外表滗出，是SBR技术的关键设备。也可设备在“调度堆积池”内，将堆积的上清液以安稳流量进入反响池，抵达处理效果安稳的目的。广泛适用于城市污水及造纸、啤酒、制革、制药等工业废水处理。

二、作业原理：

BSX型旋转式滗水器由滗水设备、撇渣浮筒设备、传动设备等构成。驱动组织按一定的速比以安稳的速率，从放置初步方位下降至水面后，在滑动支承的导向和牵引下，使滗水设备及堰口下移，把反响池中的上清夜从堰口经过载体管接连排放至池外，直至方案水位深度。

特征：

1.载体管道选用防腐材料，耐蚀性好。

2.高效低阻密封，密封牢靠，翻滚活络，耗能少。

3.滗水器堰口处设有浮筒及浮渣挡板挡，板深度可调。

4.全体构造设备便利，操作处理便利，作业成本低，作业安全牢靠。

5.选用变频调速和PLC可编程和主动操控或中控室长途操控。

三、特征与运用条件：

1、对水质、水量的改动有较强的适应性；

2、反转支承选用主动微调设备，高效低阻密封，密封牢靠，主动调心，翻滚活络，耗能少；

3、在滗水堰口出处设有浮渣挡板，设备在动作时确保出水水质抵达状况堰口下的液面不起扰动；

4、全体构造设备便利，操作处理简略，作业成本低；

5、选用变频调速和PLC可编程的主动操控或中控室长途操控，主动化程度高，作业处理便利。

以上关于“旋转式滗水器的设计关键和改进设计”和“滗水器的一些简单介绍”的介绍，希望能让您了解“旋转式滗水器的基本常识与设计改进方法”带来帮助。
