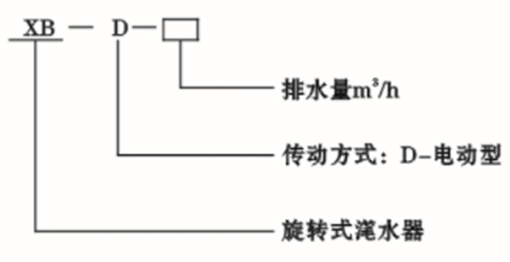

XB型旋转式滗水器

1、产品简介：
XB型滗水器是我公司在总结吸取国内外先进技术的基础上，开发出具国内先进水平的污水处理设备。该设备是序批式活性污泥法处理工艺（SBR）及其派生工艺（ICEAS、DAT-IAT、CASS、UNITANK、MSBR等）关键且必不可少的设备，其污水处理的单元操作，按进水/曝气、沉淀、排水、闲置四个阶段周期性运行，滗水器用于第三阶段排除反应池内的上清液，达到自动控制循环运行的目的。广泛应用于市政、纺织、印染、石化、食品、造纸、冶金等行业的污水处理工程。也可用于其它类似需要滗除上清液体过程的单元操作。


2、构造：
本设备主要由支座、电动减速机、电动推杆、浮筒式浮渣挡板、滗水堰、支管、排水主管、支承座、回转密封支承座、电控柜等部分组成。

3、工作原理：

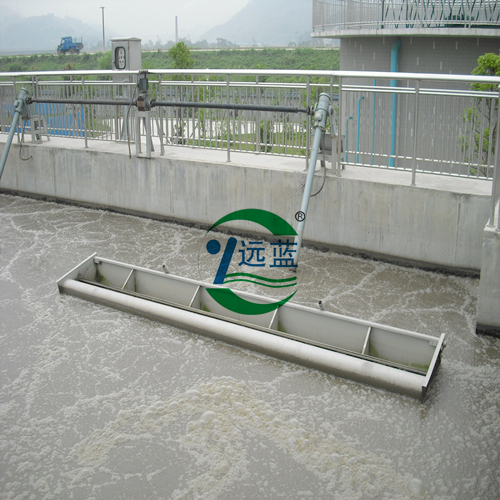

滗水器装在池内侧面两支墩上（俗称“牛腿”)，两端设有回转支座，电动推杆减速装置安装在水池上方的支座上，电机运转时，电动推杆作往复直线运动，带动滗水机构绕回转支座中心作回转摆动。在曝气和沉淀阶段滗水堰位于水面以上，滗水时滗水堰通过控制系统下降至水面以下进行排水，当水位下降到最低水位完成滗水后，滗水器快速返回到初始状态。在滗水过程中进入滗水堰的水流呈层流状态，滗水器的下降速度使出水量保持稳定浮筒式浮渣挡板在滗水过程中起拦截水上悬浮物的作用。

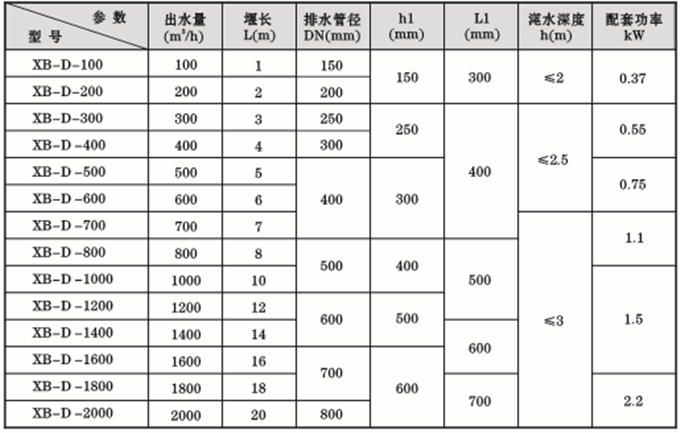

4、主要技术参数：


5、产品特点：
1）本设备所有水下零部件均为不锈钢材质，因此寿命长、耐腐蚀；
2）本机由电动推杆作为传动元件，结构紧凑，推力大，安装简单，运行平稳、工作可靠；
3）定量排水，滗水深度大；动作平稳可靠，液面无搅动，整机耗能少，使用寿命长；
4）可安装变频器使处理能力可调节，预留PLC接口，可实现远程控制。

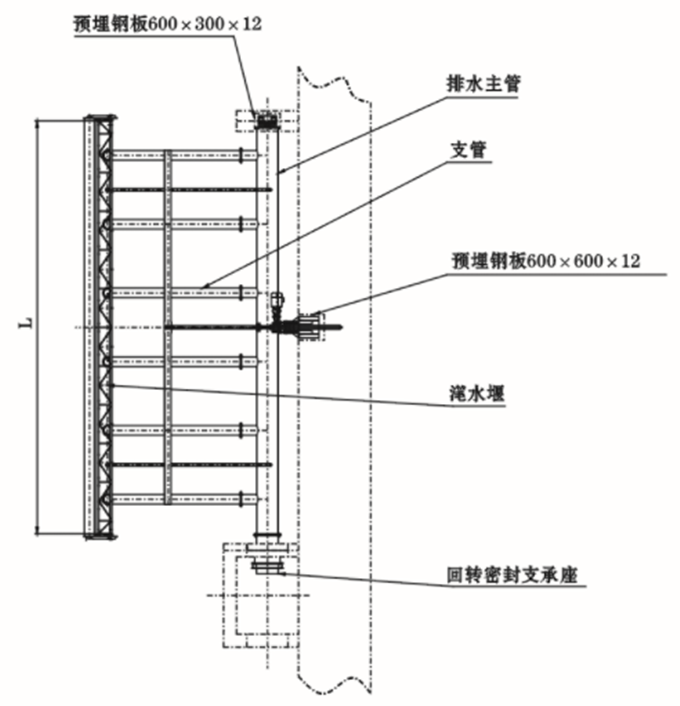

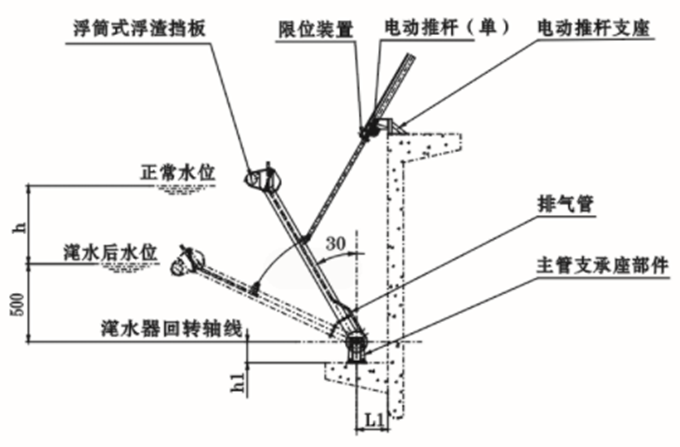

6、安装示意图：
