YLWL纤维转盘过滤机

1、产品简介：
纤维转盘过滤机是最高效的过滤器之一，处理效果好，出水水质好，运行稳定，随着社会经济的快速发展，我国对城镇污水处理厂污物排放标准重点工程实现一级标准的A标准，近几年污水处理方案，用得最多的就是微絮凝反应+转盘式过滤机处理+消毒。

2、产品特点：
1）设计坚固紧凑，占地面积小，使用寿命长；
2）设计简洁，水头损失小，能耗降低；
3）操作和维护简单，全自动运行，无需专人看管；
4）前期投资和运行成本都大大低于其他工艺；
5）出水水质稳定。

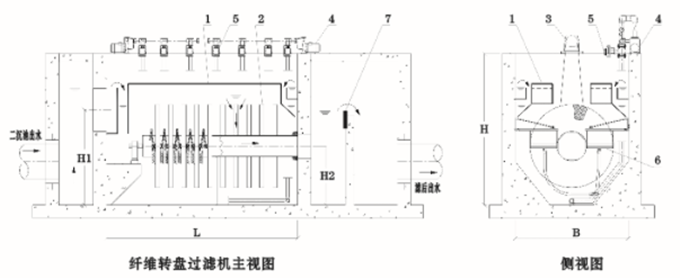

3、产品结构示意图：
1）四周进水堰 2）旋转滤盘 3）驱动系统 4）反抽吸泵 5）电动球阀 6）双排吸盘 7）可调式出水堰


4、工作过程：
纤维转盘过滤机的工作过程可分为污水过滤、滤盘反抽吸两个基本过程。
1）污水过滤过程
经过二沉池处理的污水首先通过纤维转盘过滤机的池体上的进水口进入池体里面，并进入环着池体四周的进水堰中，通过进水堰的堰口对各个旋转滤盘均匀布水，布水后在水压压差的作用下通过滤布过滤，过滤后的清水进入滤盘骨架内，依次经过弧形连接件的过水孔、中空出水轴上的过水孔，最后流入中空出水轴，通过隔墙的通水孔到达可调式出水堰溢流后由出水口流出。纤维转盘过滤机是连续性运行设备，即污水过滤过程是一个连续不断的过程，只要源源不断的有水进入滤池，污水就可以源源不断地经过滤盘得到过滤净化，当首个滤盘要进行反抽吸时，其它滤盘仍在正常过滤，无需整机停机。
2）滤盘反抽吸过程
随着污水过滤过程的进行，污泥颗粒悬浮物会在滤布表面逐渐堆积，过滤通量较少而池体液位上升，当池体内的液体超过了设定值时，液位计会把此信号传给PLC，PLC开启与连通管道连接的电动阀、反抽吸泵，此时滤盘两侧边的双排吸盘在反抽吸泵的负压作用下同时对滤盘进行反抽吸，然后滤布纤维丝由密集层的过滤状态变为蓬松直立的反抽吸状态，滤布上的沉积污泥被顺利吸出。反抽吸的同时，驱动电机带动驱动机构进而带动整个中空出水轴、弧形连接件、旋转滤盘缓慢移动，旋转一圈完成对一个旋转滤盘的反抽吸过程，直到每组滤盘都清洗完，完成一次反抽吸过程。反抽吸水泵将抽吸出来的污泥送到前端进水系统再进行处理。滤盘反抽吸过程是一个间断的、周期进行的过程，只有当液位高度或时间间隔达到设定条件时才会进行。
