1、产品简介：
GSGS系列钢绳牵引式格栅除污机用于水厂、泵站、拦截水中的漂浮物、保证水泵和后续工序安全运行。
2、产品特点：
1）由于靶斗牵引点偏离靶斗铰支点，因而具有强制闭耙力，比传统的两点重合优越；
2）与链传动除污机比，构造简单，重量轻，维护简便。用于渠深度大的格栅间，此优点更为明显；
3）除导轨、格栅长期置于污水，靶斗等取渣部件在工作时短暂置于污水之外，其它部件均在井上，耐腐蚀且维护方便。
4）具有全面可靠的机械过载保护，保证安全运行。
3、产品构造：
本机由机架、钢绳驱动及过扭保护装置、二根牵引钢绳置于中间的一根开闭靶钢绳、导向轮、松绳开关，靶斗开闭装置、靶壮举及壮举车、格栅、导轨及挡渣板、撇渣板、导渣板、电控设备等构成。
4、工作过程：
在发出工作指令后，钢绳驱动装置开动放绳，靶斗从最高位置即上一循环撇渣结束处沿导轨下行，撇渣板在自重的作用下随靶斗下降。当撇渣板复位后，靶斗在开闭靶装置的推动下通过中间钢绳的牵引张开并继续下行，直至抵达渠底下限位，因限位杆阻挡，小车停动而钢绳松弛，松绳开关动作，启动电液压推杆后缩，放松中间钢绳，使靶斗在自重的作用下闭合。待靶齿插入格栅间隙后，钢绳驱动装置开动收绳，进一步强制靶斗完全闭合后靶斗和斗车沿导轨上行，清除并运送格栅拦截的栅渣，直至触及撇渣板，在两者相对运动的作用下，栅渣被撇出经导渣板落入盛渣桶，完成一个工作循环。
在工作过程中，如遇意外障碍导致钢绳驱动装置过扭，当扭矩达设定值时，即自行报警停机；如靶斗开闭装置过载，电液推杆液压上至设定值时，溢流阀动作确保系统安全。
5、主要技术参数：
栅渠宽度：B≤3m
栅渠深度：H≤12m
栅条净距：≥20mm
卸渣口离地面高度：≤1.2m
栅条倾角：75°-90°

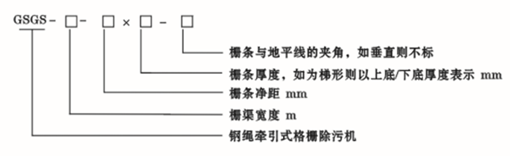

6、部分装配图及数据：

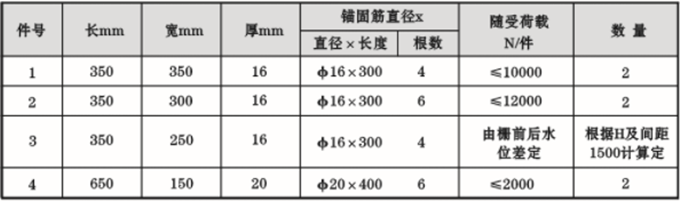

预埋件及其布置：

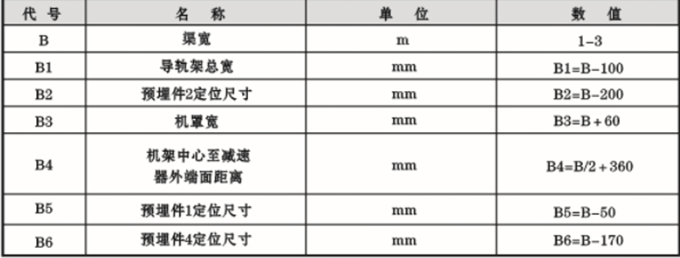

外形安装尺寸：
