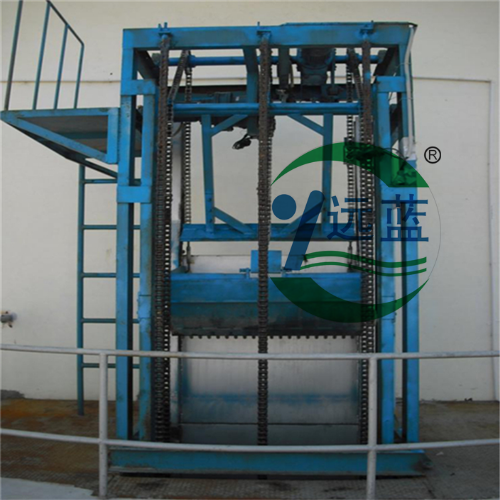

GSLP型三链式格栅除污机

1、产品简介：
本格栅除污机为靶斗式拦污机械，适合水位较深场合，垂直安装节省场地，可清除大块沉积及悬浮杂物等特点。操作可实现手动和定时自动两种方式运行，并具有过载保护功能。广泛应用于生活污水处理厂、污水处理站、雨水泵站等，对污水进行预处理，能起到保护后级污水处理设施，降低后级处理负荷的作用。


2、产品特点：
1）与钢绳牵引式格栅相比，具有更大的闭靶力、除污力强、适用于池深较大地格栅间。
2）除格栅段置于水中外，其余部件包括传动部件均置于水上，减少腐蚀，经久耐用。
3）具有机械过载和电器过载功能，上、下行，开、闭靶均设有超行程保护。

3、结构及工作原理：
本机由机架、格栅及导轨板、清污靶斗、提升减速机、传动轴及链轮、靶斗开闭结构及控制减速机、刮渣器、张紧轴、过载保护结构、电控柜等构成。
移动靶斗由三条链条控制于导轨槽内运动。两侧两条控制上下移动，中间一条控制开闭，三条链条同步移动，下行时靶斗打开，上行时闭合清除栅面污物，靶斗内污物由刮渣器倾入导渣槽。靶车过载或卡死，过载保护装置停机保护。本机循环为：靶斗于上部待机－开机－靶斗下行－靶斗打开－靶斗下降至下限位停机－靶斗闭合－靶斗上行－上行至顶部刮渣器－上行至上限位停机－待机。
靶斗上下运行限位及靶斗开闭运行限位由旋转编码器检测，行程开关作为手动运行及故障时限位。本机运行方式为程序控制自动运行及手动控制运行方式。程序控制时间可视来水量负荷情况，调整待机时间及每次运行时间。

4、主要技术参数：
渠道宽度：B≤3m
渠道深度：H≤12m
栅条间距：≥20mm
排渣高度：1~1.2m
开闭靶功率：0.55kW
驱动功率：1.1~2.2kw

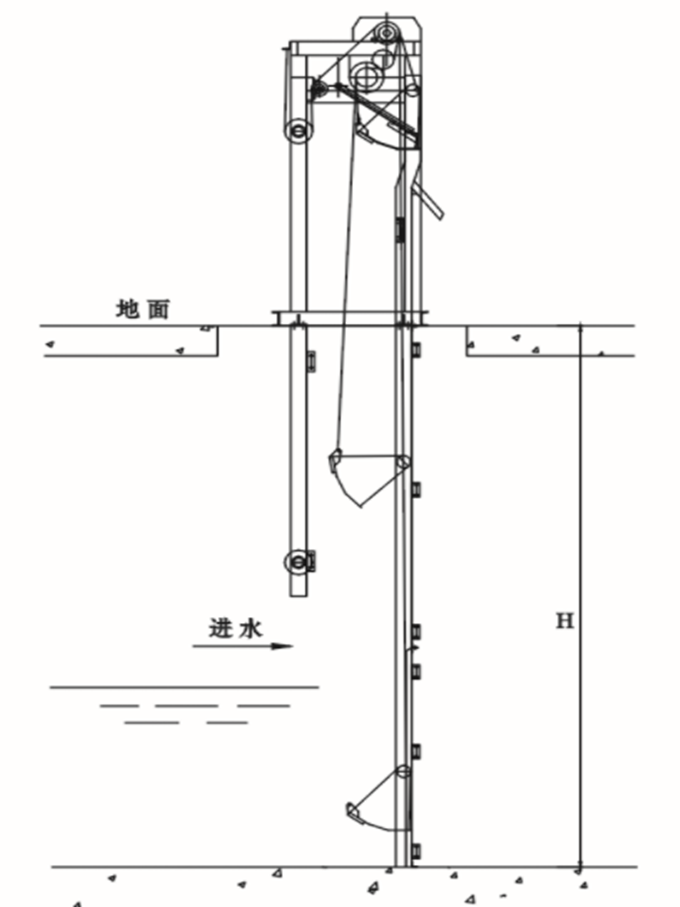

5、安装图：
